2BV型水环式真空泵

　　一、2BV型水环式真空泵的概述：

　　2BV系列水环真空泵为整体结构—机泵同轴的单级泵。轴封采用机械密封，具有结构简单，安装简捷、无油、安全可靠等特点。安装时只需要一水平平面即可，无需底盘

　　2BV系列水环真空泵及压缩机被广泛用于石油、化工、制药、食品、制糖工业等领域。由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易燃易爆气体时，不易发生爆炸，所以其应用更加广泛。

　　2BV型水环式真空泵可连续运转，适用于抽除气体和水蒸气，吸气压力可以达到33mbar绝压(97%真空度)。当用变压器油作为工作液时（称为油环真空泵），吸气压力可达到6.7mbar绝压(99.3%真空度），可以完全取代往复式真空泵。当液环真空泵在吸气压力接近极限真空下长期工作时，应联接气蚀保护管，以对泵进行保护并消除气蚀声。作为压缩机使用时，其压力最大至0.26MPa(绝压)。作为压缩机使用时，随着排气压力的升高会造成2BV泵功率的加大，订货时应注明排气压力以选择适当的电机功率。

　　2BV型水环式真空泵作为新一代节能型产品，其以出色的性能及众多优点将全面取代同性能的SK、2SK系列水环真空泵及W、WY、WLW系列往复真空泵。

　　2BV2-Ex、2BV6系列水环式真空泵/压缩机主要用于抽除爆炸性气体，及在各类易燃、易爆环境中工作，其性能参数与2BV2、2BV5系列相应型号相同。

　　2BV系列不锈钢真空泵可使用在各种耐腐蚀要求较高的场合及洁净度要求较高的场合。根据工况2BV系列不锈钢真空泵的全部过流部件：泵体、泵盖、圆盘、叶轮材质可选用SUS304（0Cr18Ni9)、SUS316（0Cr17Ni12Mo2）、SUS316L（00Cr17Ni14Mo2）等各类不锈钢材质，泵轴材质：2Cr13或0Cr18Ni12Mo2Ti

　　2BV型水环式真空泵机械密封采用进口产品，密封件可采用氟橡胶或聚四氟乙烯.

　　相对于国内同类型SK、2SK、SZ等水环式真空泵，其有以下特点：

　　·2BV型水环式真空泵机泵同轴式直联设计，节省空间，易于安装。

　　·2BV型水环式真空泵全部采用国外进口机械密封作为标准配置。

　　·2BV型水环式真空泵全部设有气蚀保护管接口，如在极限压力下工作，开启气蚀保护管接口（或与分离器连接）可在最大限度保证吸气效果的情况下消除气蚀声，并对泵进行保护。

　　·铝青铜叶轮强度高，经久耐用，并提高了2BV型水环式真空泵的耐腐蚀性。如过流部件采用不锈钢材质，可工作在更为苛刻的环境中。

　　·独特的柔性排气口设计，不会产生过压缩，确保了2BV型水环式真空泵在其性能范围内效率最佳

　　·全部采用Y2系列电机，防护等级IP54、IP55（普通为IP44）

　　·2BV型水环式真空泵全部采用NTN或NSK进口轴承

　　二、2BV型水环式真空泵的应用范围：

　　三、2BV型水环式真空泵的技术参数表：

　　注：

　　1、表中所列数据在下列技术条件下测出：

　　①大气压力101325Pa（1013mbar）

　　②进水温度15℃

　　③吸入空气温度20℃

　　④空气相对湿度70%?

　　2、性能允许偏差±10%

　　2BV水环真空泵的极限真空取决于工作液工作温度和所用的工作液体种类。真空泵在不带气蚀保护时，吸气压力不得低于80mbar,这是为了避免在水温15℃，所抽除干空气温度在20℃时在泵内引起气蚀，温度越高，取决于工作液饱和蒸汽压力，所允许的最低吸气压力也会更高些。

　　四、2BV型水环式真空泵的工作原理：

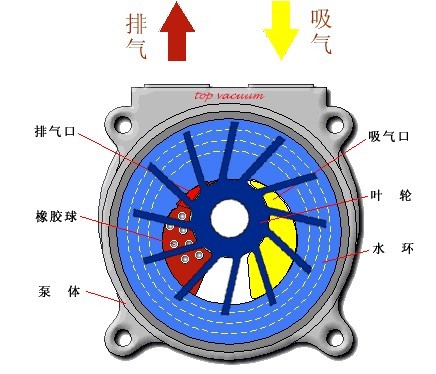

　　2BV型水环式真空泵如图（一）所示叶轮3偏心地安装在泵体之内，起动时向泵内注入一定高度的水，因此当叶轮3旋转时，水受离心力的作用而在泵体内壁形成一旋转水环1，水环下部内表面与轮毂相切，沿箭头方向旋转，在前半转过程中，2BV型水环式真空泵水环内表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成封闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低，气体自圆盘吸气口被吸入；在后半转过程中，水环内表面逐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口压力时，叶片间的气体自圆盘排气口被排出。如此叶轮每转动一周，叶片间的空间吸排气一次，许多空间不停地工作，2BV型水环式真空泵就连续不断地抽吸或压送气体。

　　2BV型水环式真空泵由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排周，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。

　　当2BV型水环式真空泵排出的气体不再利用时，在2BV型水环式真空泵排气口上接有气水分离器，废气和所带的部分水排入气水分离器后，气水分离，气体由排气管排出，留下的水经回水管供至泵内继续使用。随着工作时间的延长，工作水温度会不断地升高，这时需从供水管供给冷水，以降低工作水的温度，保证泵能达到所要求的技术要求和性能指标。

图（一）2BV型水环式真空泵及压缩机工作原理图

　　当2BV型水环式真空泵作为压缩机使用时，泵排气口接有气水分离器，气水混合物进入气水分离器后自动分，气体由排气管输送到所需系统而工作水经过分离器进入2BV型水环式真空泵内。压缩气体时，工作水极易热，水由泵排气口排出，温度会变的较高，要由供水管不断地供给冷水．以补充被放走的水，同时起冷却作用，使工作水温度不致过高，从而保证压缩机性能，达能技术指标，满工艺要求。

　　五、2BV型水环式真空泵的安装说明与安装尺寸：

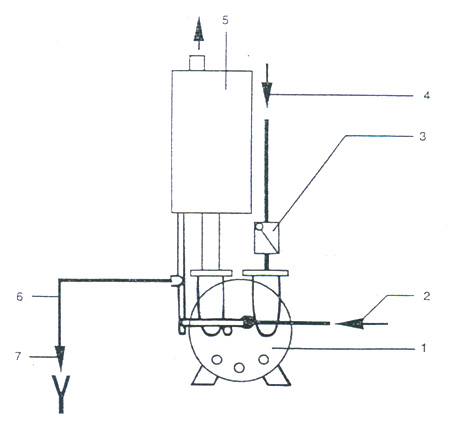

　　2BV型水环式真空泵及压缩机系统由真空泵（压缩机）、电动机、气水分离器管路组成，如图（二）所示。

　　2BV型水环式真空泵及压缩机与气水分离器的工作过程如下：气体由管路经阀门进入2BV真空泵或压缩机，然后经排气管进入气水分离器中，经气水分离器排气管排出。当作为压缩机使用时，经压缩机排出的气水混合物在气水分离器中分离后，气体经阀门输送到需要压缩气体的系统上去。2BV型水环式真空泵或压缩机内的工作水是由气水分离器不经冷却排至真空泵重新使用，其余工作水由供水管补充，供水量的大小，由供水管上的阀门来调整。

　　气体抽吸和压送系统的区别仅在于气水分离器的内部构造有所不同。抽吸气体时，吸气口压力低于大气压，而排气口压力等于大气压，气水分离器有溢水管；压送气体时，吸气口为常压（也可为真空状态），排气口压力高于一个大气压，为保证输送气体压力，气水分离器的水位通过溢水开关来控制。

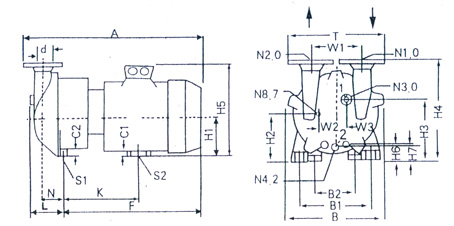

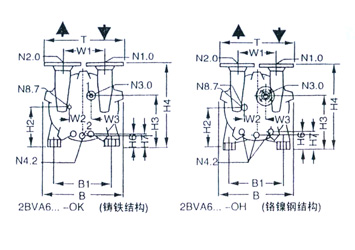

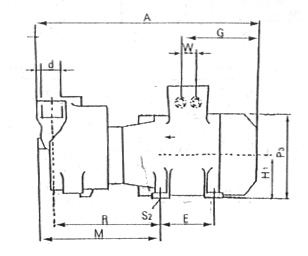

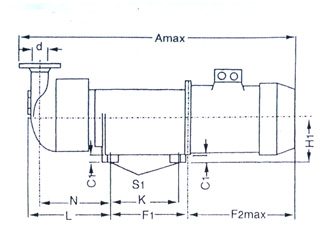

2BV-2060/2061/2070/2071水环真空泵外形尺寸

　　六、2BV水环式真空泵的产品说明：

　　2BV真空泵由真空泵、电动机、组成，如图5所示。

　　2BV真空泵与气水分离器的工作过程如下：气体由管路经阀门进入2BV真空泵，然后经排气管进入气水分离器中，经气水分离器排气管排出。当作为压缩机使用时，经压缩机排出的气水混合物在气水分离器中分离后，气体经阀门输送到需要压缩气体的系统上去。2BV真空泵或压缩机内的工作水是由气水分离器不经冷却排至真空泵重新使用，其余工作水由供水管补充，供水量的大小，由供水管上的阀门来调整。供水量可按电机大小来调节，流量大，电机电流会越大，在电机额定电流内可自行调节水量，但如果持续电流过大会导致电机烧毁。

　　气体抽吸和压送系统的区别仅在于气水分离器的内部构造有所不同。抽吸气体时，吸气口压力低于大气压，而排气口压力等于大气压，气水分离器有溢水管；压送气体时，吸气口为常压（也可为真空状态），排气口压力高于一个大气压，为保证输送气体压力，气水分离器的水位通过溢水开关来控制。

　　七、2BV水环式真空泵的启动及停车

　　1、水环真空泵启动

　　水环真空泵长期停车的泵在开动以前，必须用手转动数圈，以证实水环真空泵内没有卡住或其它损坏现象。

　　水环真空泵启动按以下顺序进行（参见图5）

　　（1）打开排气管阀门。

　　（2）迅速打开图5供水管2。逐渐增加供水量，至供水量符合规定要求为止，（应注意不要干运行真空泵）。

　　（3）启动电动机（应注意电机的正反转）

　　2、水环真空泵停车

　　水环真空泵停车按以下顺序：

　　（1）（如进气管有阀门）关闭进气管上的阀门。

　　（2）关闭供水管2，并迅速关停真空泵。

　　（3）停车后应将泵腔内的水放掉，以免再次启动时，会造成叶片与泵轴断裂。

　　总结：启停过程中开关进气口与系统连接的阀门是必要的。泵的启停顺序要严格执行：先开供水，再开真空泵，再开系统阀门。关机时先关系统阀门再关水，然后关泵。因为2BV水环式真空泵采用的是机械密封，最好的机械密封耐高温在只能在300℃左右，如果开启真空泵时没有先开水，真空泵在无水情况下转动，（电机转速一般970R/MIN,1450R/MIN,2900R/MIN），如此高速的转动下，机械密封的两个接触面会摩擦发热，温度过高机械密封会破裂，产生泄露，影响到真空泵的正常的工作。另外如真空泵进气口与系统间没有安装阀门，或开关频繁没有及时开关阀门，可在进气口前加装止回阀，或真空阻液器，防止真空泵的工作液在停机的时候从进气口返到被抽系统中。

　　八、2BV水环式真空泵的设备安装

　　1、水环真空泵的安装：

　　水环真空泵和压缩机在安装时，安装面必须水平，并通过底角的孔用螺栓安装牢固。为防止在安装时焊渣进入真空泵，在安装时，应在吸气管上安装上过滤网。

　　2、水环真空泵气水分离器的安装

　　水环真空泵气水分离器可直接安装在水环真空泵的排气口上，并用螺栓固定牢固。气水分离器有一管路与泵相连，由此供给水环真空泵工作需水量，其余工作水由供水管供给，供水量大小由管路上的阀门调节。

　　水环真空泵或压缩机的进气管上应装有逆止阀，以便在停车时，防止真空泵或压缩机内的水在排气管方面的压力作用下返回系统。

　　九、2BV水环式真空泵的维护

　　1、2BV型水环式真空泵为避免磨损叶轮、泵体或卡住叶轮，随气体和工作液进入泵腔的灰尘颗粒，可通过2BV型水环式真空泵泵底部的冲洗口冲洗掉。

　　2、如果用硬水作工作液，须经软化，或在一定周期内用溶液清洗泵。

　　3、2BV型水环式真空泵电动机常工作的轴承比周围温度高15℃～20℃，最高不允许超过55℃～60℃，正常工作的轴承每年应装油1-2次，每年至少清洗轴承一次，并将润滑油全部更换。

　　4、2BV型水环式真空泵采用的机械密封，出现泄漏现象，应检查机械密封的动、静环是否已损坏，或是密封圈已老化，如出现上述情况，均需更换新零件。

　　十、2BV水环式真空泵的故障和消除方法

　　2BV水环式真空泵的订货须知:

　　一、请提供以下详细数据：①2BV水环式真空泵的产品名称与型号②2BV水环式真空泵的真空度要求单位PA或MPA③2BV水环式真空泵抽速要求单位L/S或M3/MIN④2BV水环式真空泵的使用条件和功况条件⑤2BV水环式真空泵的电机功率（KW）⑥2BV水环式真空泵的转速（r/min）⑦2BV水环式真空泵的电压〔V〕⑧2BV水环式真空泵的进出口口径⑨2BV水环式真空泵是否带附件，以便我们的为您正确选型。

　　二、若已经由设计单位选定我公司的2BV水环式真空泵的产品型号，请按2BV水环式真空泵的型号直接向公司销售部订购。

　　三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术专家为您选型确认。
